圆管带式输送机产品概述

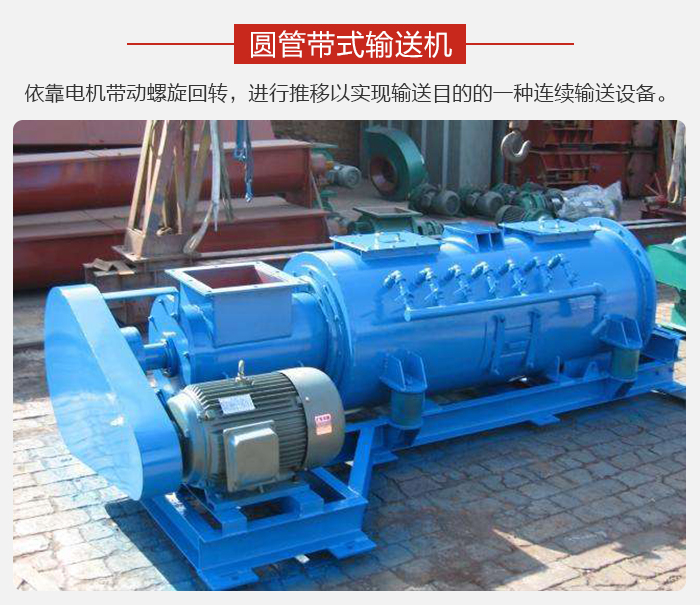

圆管带式输送机是依靠电机带动螺旋回转，对物料进行推移以实现输送目的的一种连续输送设备，可以水平、倾斜、垂直输送粉末、颗粒及小块状物料。具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。

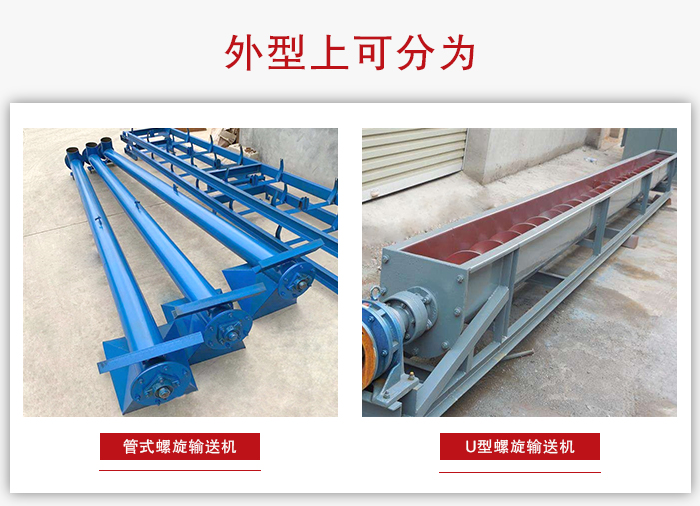

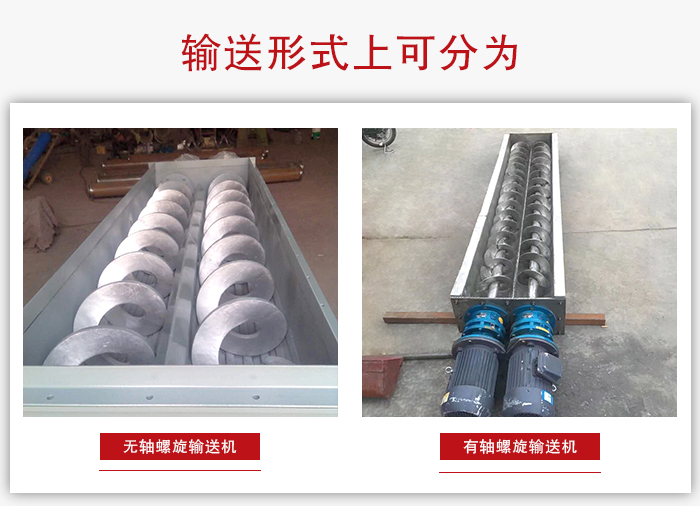

在线看片的网站圆管带式输送机在输送形式上分为有轴圆管带式输送机和无轴圆管带式输送机两种，在外型上分为管式圆管带式输送机和U型圆管带式输送机。

圆管带式输送机适用范围

圆管带式输送机主要用于粮食、建材、冶金、化工、电力等行业对粉末、颗粒或小块状物料进行输送任务，如水泥、混凝土、饲料、化肥、粉煤灰等物料，不宜输送易变质的、粘性大的、块度大的及易结块的物料。

圆管带式输送机特点优势

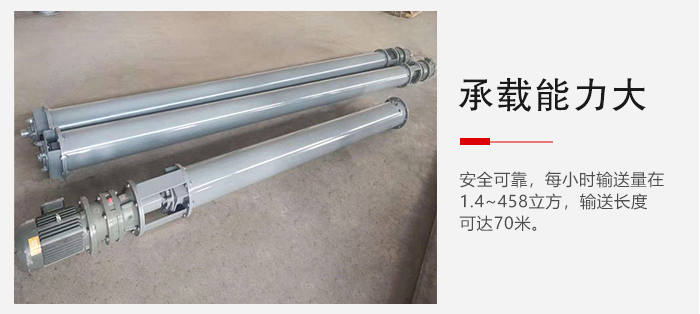

1、承载能力大、安全可靠，每小时输送量在1.4~458立方，输送长度可达70米；

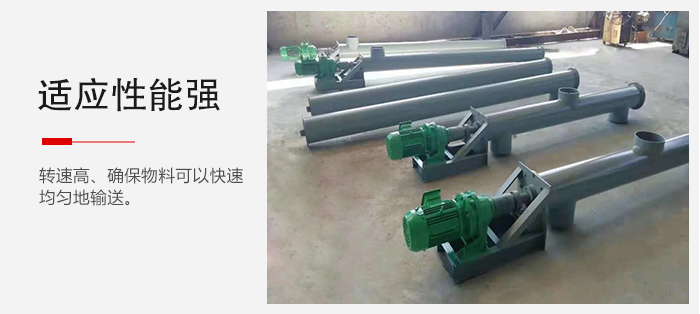

2、适应性强、转速高、确保物料可以快速均匀地输送；

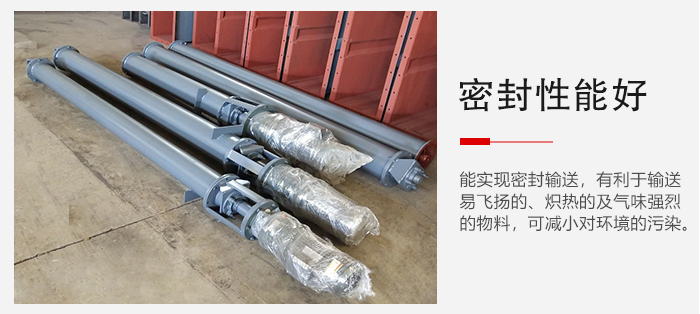

3、密封性能好，能实现密封输送，有利于输送易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染；

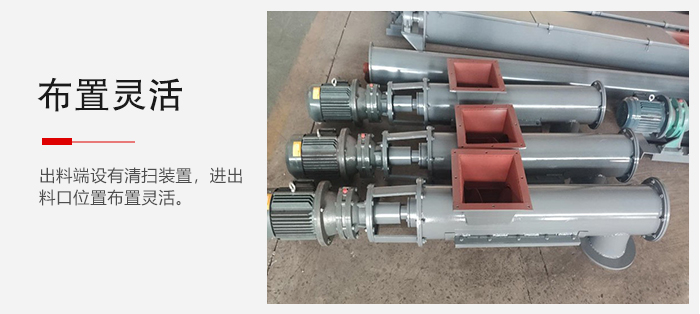

4、出料端设有清扫装置，进出料口位置布置灵活；

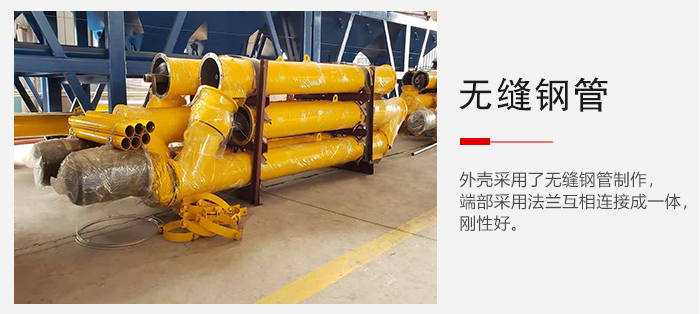

5、外壳采用了无缝钢管制作，端部采用法兰互相连接成一体，刚性好；

6、采用较低速度运转，运行平稳，节约能源；

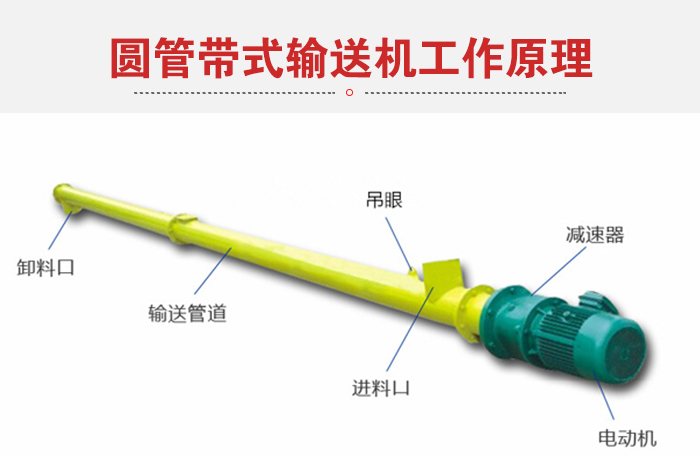

圆管带式输送机工作原理

圆管带式输送机主要由驱动装置，机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。当螺旋轴转动时,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。

圆管带式输送机技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
